网站升级中

当前位置: 电池联盟网 > 前沿 >

新型双梯度石墨负极材料实现锂电池快充

时间:2022-05-05 11:02来源:科技日报 作者:吴长锋
点击: 次

       记者从中国科学技术大学获悉，该校俞书宏院士团队与合作者合作，开发了一种无聚合物-粘结剂的浆液制备石墨负极的路线，可以普适地在石墨负极中构建一种新型粒径-孔隙度双梯度结构，大幅度提升了锂离子电池的快充性能。相关成果日前发表在国际期刊《科学进展》上。

       电动汽车的快速充电能力受限于锂离子电池中石墨负极高的浓差极化效应和低的平衡电位，其在较高的充电倍率下，容易诱发金属锂沉积和枝晶生长，导致电池性能衰减并出现安全问题。多孔石墨颗粒、石墨负极界面改性以及定向排列石墨颗粒等策略一直用以改善石墨负极的快充性能。然而，这些石墨负极的设计策略往往以牺牲所制备电池的能量密度为代价来提升快充性能。如何克服锂离子电池的高能量密度与快速充电性能之间的矛盾仍然是一个挑战性的问题。

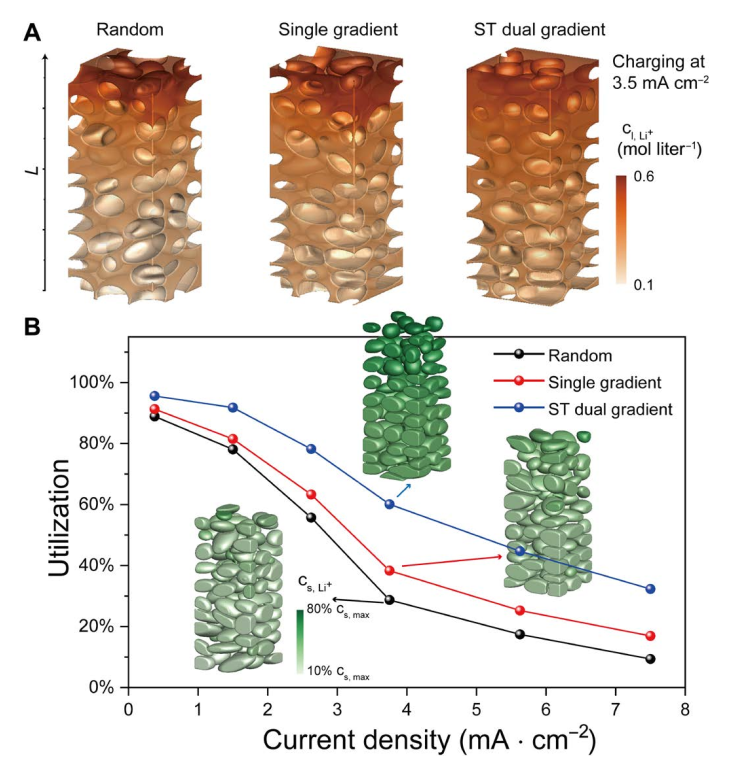

       研究团队首先采用颗粒级尺度的理论模型，采用迭代设计方法仿真对石墨负极电极结构进行优化。同时对颗粒大小和电极孔隙度的双重分布进行了优化，模拟计算结果表明，双梯度分布电极相对于传统的随机电极以及单梯度电极，电极内部电解液中锂离子浓度分布更为平滑，从而表现出更小的浓差极化以及更高的活性材料利用率，展现出优异的快充性能。研究人员进一步开发了一种低粘度无聚合物粘结剂浆料自组装技术，制备铜纳米线和铜颗粒包覆石墨低粘度乙醇浆料，利用不同尺寸颗粒石墨在浆料中沉降速度差异性，在石墨负极中成功构建出模拟计算优化的双梯度结构，基于该石墨负极所制备的锂离子全电池展现出与实验模型相同的优异快充性能。

       这项研究提出了在不牺牲锂离子电池能量密度的前提下，在石墨负极内部引入颗粒尺寸以及孔隙率的梯度异质分布结构设计，实现了石墨负极快充性能提升。（中国科大供图）

(责任编辑：子蕊)
作者：吴长锋 ，如若转载，请注明出处：http://www.propertyspy.cn/qianyan//2022050538962.html
看完这篇还不够？如果你也也是同行业需要发布您的新闻报道，请 戳这里 告诉我们！
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢
专题
相关新闻
本月热点
欢迎投稿
联系人：王女士
Email：cbcu#cbcu.com.cn
发送邮件时用@替换#
电话：010-56284224
在线投稿
企业微信号
微信公众号
