中科院上海硅酸盐研究所研制出聚合增强型的锂氟转换全固态电池
时间:2021-05-06 09:50来源:中国科学院 作者:综合报道
点击:
次
当前商用化的锂离子电池使用可燃性和挥发性强的液态电解质，其存在较大的安全隐患，此外，锂离子电池还面临能量密度低（一般低于250Wh/kg）的问题，因此，开发出能量密度和安全性双重升级的固态电池具有重要意义。由金属锂匹配廉价氟基正极（如氟化铁）构建的转换反应型锂/氟化物电池的能量密度有望突破500Wh/kg，但其面临正极端的转换反应可逆性差和负极端的锂沉积/剥离稳定性差的双重挑战，固态电解质的介入有望解决正负极稳定性和可逆性的问题（ACS Energy Lett.5, 1167-1176, 2020）。
近期，中国科学院上海硅酸盐研究所研究员李驰麟团队研制出聚合增强型的锂氟转换全固态电池。该团队通过“硬质”C-N聚合物（g-C3N4）介孔微球堆垛填充策略，不仅加强了“软质”PEO聚合物电解质的机械性能和对锂负极的形变抑制（锂金属对称电池至少1万小时的超长沉积/剥离循环），而且通过C-N微球的超薄二维纳米片单元与聚氧化乙烯基质和锂盐（LiTFSI）中阴离子的多尺度成键交联，构建出具有“渗流效应”的丰富高导界面，提高了复合电解质的离子导电率（60℃时为2.5×10-4S/cm）、锂离子迁移数（高达0.69）和高电压稳定性（可承受三元层状氧化物正极的稳定循环）。g-C3N4/PEO复合电解质表现出高的机械强度，维持了优异的柔韧性（可弯曲180度），可实现薄至25微米的薄层膜制备。FeF3-聚合物的软界面紧致接触，实现了氟基正极循环过程中转换反应产物的空间限域和溶解抑制效应，可赋予全固态Li/FeF3电池在5C大倍率下仍有200mAh/g的大容量释放，1C下可循环至少1200次，其赝电容贡献和扩散系数分别高达55%和10-12cm2/s。该成果解决了转换型全固态电池高倍率性能的问题，为发展高安全、高能量密度的柔性氟基固态电池提供了新的技术方向。相关研究成果发表在Science Bulletin2021, 66, 694-707上。
氟基固态电池的另一重要方向是新型氟系固态电解质的开发（Energy Storage Mater.28, 37-46, 2020）。针对氯化或溴化反钙钛矿电解质吸潮严重的缺点和钠基固态电解质结构原型缺乏的难题，该团队提出以空气稳定性好的氟化硫酸盐（Na3SO4F）作为氟系（富钠）反钙钛矿型固态电解质的构想，通过精准可控的异价Mg2+掺杂和大尺寸Cl-配位，实现了Na2.98Mg0.01SO4F0.95Cl0.05离子电导率的升级（在60℃接近10-4S/cm），揭示了双掺杂策略对诱导Na空位产生、晶格膨胀、优化钠离子通道的积极效果�；谡庖恍滦凸烫缃庵首樽暗腘a-Sn/Fe[Fe(CN)6]3钠基固态电池在经过20圈循环后的容量仍保持在77 mAh/g。相关研究成果发表在Energy Storage Matter.2020, 31, 87-94上。
上述研究成果的第一作者分别为助理研究员胡九林、硕士生樊胜胜和雷萌。研究工作得到国家重点研发计划、国家自然科学基金委等的支持。

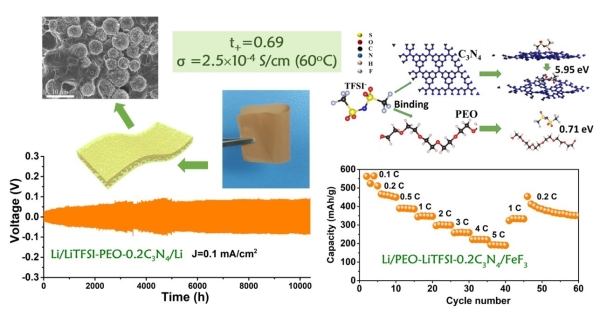

图1.碳氮微球堆垛增强的聚合物电解质及其构造的转换型锂/氟化铁全固态电池
图2.转换反应型锂/氟化铁全固态电池的动力学性能

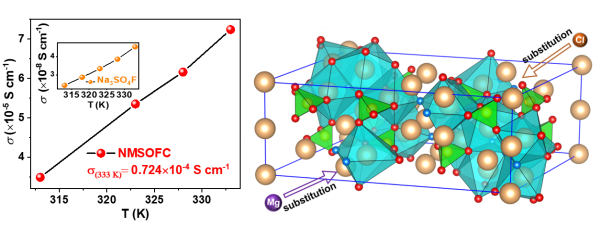

图3.Mg、Cl共掺杂的氟化硫酸盐Na3SO4F作为氟系（富钠）反钙钛矿型固态电解质及其钠基固态电池的性能
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢
-
上海硅酸盐所在锂金属电池负极的MOF衍生涂层及其电镀传质模式研究中取得系列进展
2021-05-17 08:39 -
上海科大AM：石榴石型电解质助力全固态锂金属电池
2020-12-10 10:19 -
中科院和代尔夫特理工大学开发新方法 预测钠离子电池原子结构
2020-11-17 09:00 -
上海硅酸盐所固态电解质陶瓷材料研究获进展
2020-11-10 10:57 -
上海硅酸盐所在锂氧气电池碳基复合正极载体材料研究中取得进展
2020-05-11 09:34 -
固态电池也产气？如何抑制？——中科院物理所固态电池最新成果
2020-04-07 10:30 -
中科院深圳先进技术研究院等研发出长循环稳定性钾离子电池正极材料
2020-03-17 10:00 -
中科院理论物理所在锂离子电池固体-电解液界面层特性研究中取得进展
2020-02-12 13:32 -
中科院大连化物所提出提升锌基电池性能的新策略
2019-12-26 09:59 -
上海交大毕业生Science文章：电池负极中的金属可逆外延生长电沉积
2019-11-03 16:24
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
专题
相关新闻
-
上海硅酸盐所在锂金属电池负极的MOF衍生涂层及其电镀传质模式研究中取得系列进展
2021-05-17 08:39 -
上�？拼驛M：石榴石型电解质助力全固态锂金属电池
2020-12-10 10:19 -
中科院和代尔夫特理工大学开发新方法 预测钠离子电池原子结构
2020-11-17 09:00 -
上海硅酸盐所固态电解质陶瓷材料研究获进展
2020-11-10 10:57 -
上海硅酸盐所在锂氧气电池碳基复合正极载体材料研究中取得进展
2020-05-11 09:34 -
固态电池也产气？如何抑制？——中科院物理所固态电池最新成果
2020-04-07 10:30 -
中科院深圳先进技术研究院等研发出长循环稳定性钾离子电池正极材料
2020-03-17 10:00 -
中科院理论物理所在锂离子电池固体-电解液界面层特性研究中取得进展
2020-02-12 13:32
本月热点
-
2020年锂电池行业研究报告
2021-05-11 11:24 -
突发｜深圳一锂电企业停止经营、解散员工！
2021-05-11 10:02 -
4月我国动力电池装车量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack内铁锂和三元混用
2021-06-01 09:25 -
可充电中性锌空气电池：进展，挑战和未来
2021-05-19 10:59 -
揭开赣锋锂业的家底
2021-06-03 09:46 -
“电池荒”来袭，生产纯电动汽车的车企要被卡脖子了？
2021-06-01 21:22 -
关于征集《锂离子电池用连续式真空干燥系统技术规范》等两项行业标准的函）征求意见程序
2021-05-31 22:53
企业微信号
微信公众号
