中国科大仿硅藻土多级结构研制高性能固态锂电池复合负极
时间:2019-06-10 09:52来源:中国科学技术大学 作者:综合报道
点击:
次
锂金属由于其高比容量和低的氧化还原电位是未来新型高比能电池的理想负极材料。然而，锂金属电池的商业化一直受限于安全问题和有限的循环寿命。使用新型不易燃的固态电解质替换传统易燃的有机电解液可以显著降低锂金属电池起火和爆炸的风险。但由于固态电解质和电极材料之间有限的固固界面接触，使得固态锂金属电池的电化学性能受限，满足不了实际应用的需求。从固态锂金属电池的负极方面考虑，固态多级结构锂金属复合负极的构筑需采用一种理想的框架材料。该框架材料应具有以下特点：1）来源丰富且成本低廉；2）对锂金属有很强的亲和性；3）丰富的孔道结构以容纳锂金属。因此，在电极内部采用多级结构设计增强界面接触是提升固态锂金属电池性能的有效途径。
最近，中国科学技术大学姚宏斌课题组和俞书宏教授领导的研究团队受硅藻土具有的多级结构特征的启发，以天然硅藻土为模板成功制备了结构稳固、无枝晶生长的多级结构锂金属固态复合负极，基于该锂金属复合负极构筑的固态锂金属电池表现出优异的电化学性能。该工作于2019年6月6日以“硅藻土衍生的多级复合负极用于高性能全固态锂金属电池”为题发表于《自然·通讯》（Nature Communations 2019, 10, 2482）。论文的第一作者是我校博士后周飞。
研究人员首先通过镁热还原法将天然的硅藻土转化为具有多级孔道结构的硅框架。随后，将该多级结构硅框架与熔融态的锂金属混合并充分搅拌反应制得锂-硅复合粉体。然后，采用聚环氧乙烷基聚合物固态电解质（PEO-SPE）对锂-硅粉体进行表面修饰。最后，通过冷压工艺将上述粉体在模具中压制成具有多级结构的复合锂金属负极（PEO-DLSL）（图1a）。在PEO-DLSL中，锂金属是嵌在PEO-SPE修饰的Li4.4Si框架的孔道结构之中，从而提升了其与电解质的接触面积，有利于得到更均匀的锂离子流，保持了电极结构的完整性。从而使得在较高电流密度下（>0.5 mA cm-2），多级结构锂金属复合负极能够实现锂金属的均匀沉积和脱出，有效抑制了锂枝晶的生长（图1b）。而对于传统的平板锂箔而言，在同样的条件下，锂枝晶很容易生长并引起电池短路（图1c）。

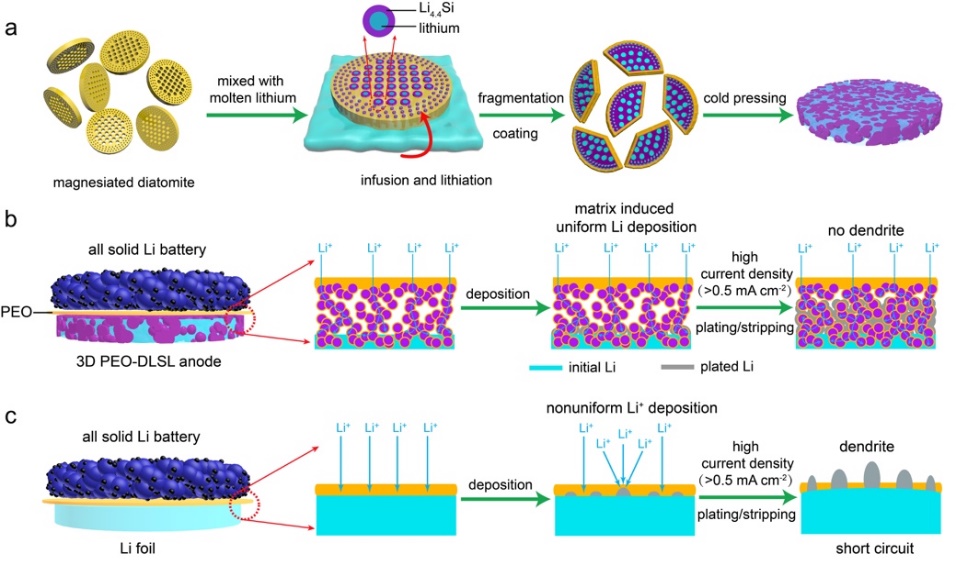

图1：（a）硅藻土模板衍生的多级结构固态锂金属复合负极的制备过程示意图。（b）多级结构固态锂金属复合负极的锂沉积/脱出示意图。（c）平板锂箔负极的的锂沉积/脱出示意图。
以PEO-SPE作为固态电解质，PEO-DLSL对称电池在锂脱出/沉积测试中可稳定性循环超过1000小时不短路，同时极化电压可以保持在100毫伏以下。而传统的锂箔负极表现出很高的极化电压（200毫伏以上）并且在循环50圈后就发生了短路（图2a）。研究人员进一步考察了PEO-DLSL在全固态锂金属电池（PEO-SPE为固态电解质，磷酸铁锂为正极）中的性能，如图2b所示，基于PEO-DLSL的固态锂金属电池表现出非常好的循环稳定性（0.5C倍率下可循环500圈，容量衰减速率为0.04%/每圈），而采用平板锂箔的固态锂金属电池在循环75圈后即发生了短路（图2a）。
图2：（a）多级结构锂金属复合负极与平板锂箔的对称电池循环性能对比。（b）多级结构锂金属复合负极与平板锂箔的全固态锂金属电池循环性能对比。
综上，基于硅藻土多级孔道结构模板，研究人员成功构筑了多级结构锂金属复合负极，在全固态锂金属电池应用中表现了突出的电化学性能。这项研究是天然多级结构模板在制备高性能固态锂金属复合负极方面新的尝试，将为高比能/高安全储能器件的研制提供新的结构设计思路。
该项研究受到国家自然科学基金委创新研究群体、国家自然科学基金重点项目、中国科学院前沿科学重点研究项目、中国科学院纳米科学卓越创新中心、苏州纳米科技协同创新中心等的资助。
附文章链接：https://www.nature.com/articles/s41467-019-10473-w
(合肥微尺度物质科学国家研究中心、化学与材料科学学院、中国科学院纳米科学卓越创新中心、苏州纳米科技协同创新中心、科研部)
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢
-
上�？拼驛M：石榴石型电解质助力全固态锂金属电池
2020-12-10 10:19 -
南科大邓永红&港理工郑子剑AM: 500Wh/kg！兼具长循环稳定性的超高能量密度锂金属电池
2020-10-04 16:37 -
国际小组联合研发硅藻土太阳能电池 实际效率可达到18.47％
2020-09-16 09:43 -
中国研究人员改良TNOx/HRGO混合负极 提高锂离子电池性能
2020-08-28 08:46 -
美国与中国香港合作新阴极涂层 可延长锂离子电池寿命/提高安全性
2020-08-03 08:48 -
中国研发高性能双离子钛酸锂电池 跻身最佳双离子电池之列！
2020-07-28 11:07 -
中国科学家利用铜离子制高能量镁电池 充放电200次仍保持80%容量
2020-06-20 19:47 -
瑞典与中国合制“黄油状”夹层 将固态电池电流密度提高10倍
2020-06-12 11:07 -
中国科学家研发出新一代全钒液流电池电堆
2020-06-12 10:57 -
中国团队开发新型锂硫电池正极材料 优化催化活性和稳定性
2020-04-25 11:00
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
专题
相关新闻
-
上海科大AM：石榴石型电解质助力全固态锂金属电池
2020-12-10 10:19 -
南科大邓永红&港理工郑子剑AM: 500Wh/kg！兼具长循环稳定性的超高能量密度锂金属电池
2020-10-04 16:37 -
国际小组联合研发硅藻土太阳能电池 实际效率可达到18.47％
2020-09-16 09:43 -
中国研究人员改良TNOx/HRGO混合负极 提高锂离子电池性能
2020-08-28 08:46 -
美国与中国香港合作新阴极涂层 可延长锂离子电池寿命/提高安全性
2020-08-03 08:48 -
中国研发高性能双离子钛酸锂电池 跻身最佳双离子电池之列！
2020-07-28 11:07 -
中国科学家利用铜离子制高能量镁电池 充放电200次仍保持80%容量
2020-06-20 19:47 -
瑞典与中国合制“黄油状”夹层 将固态电池电流密度提高10倍
2020-06-12 11:07
本月热点
-
2020年锂电池行业研究报告
2021-05-11 11:24 -
突发｜深圳一锂电企业停止经营、解散员工！
2021-05-11 10:02 -
4月我国动力电池装车量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack内铁锂和三元混用
2021-06-01 09:25 -
可充电中性锌空气电池：进展，挑战和未来
2021-05-19 10:59 -
揭开赣锋锂业的家底
2021-06-03 09:46 -
“电池荒”来袭，生产纯电动汽车的车企要被卡脖子了？
2021-06-01 21:22 -
关于征集《锂离子电池用连续式真空干燥系统技术规范》等两项行业标准的函）征求意见程序
2021-05-31 22:53
企业微信号
微信公众号
